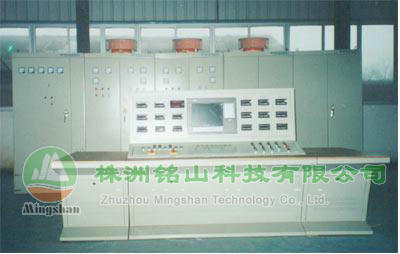

MS—QSY02型牵引电机反馈试验台
[浏览次数:]


一、适用范围
      适用于内燃、电力机车的牵引电动机作温升、负载、换向性能试验。

二、结构与特点
      本公司提供以下两种结构方案的牵引电机反馈试验台:
      第一种方案:IGBT斩波调压线路机电源,直流发电机组升压机,LEM电流传感器测量电流、隔离放大器测量电压,测量量数字式直读,欧姆龙可编程控制器控制试验电路,故障自动诊断,IPC工业计算机自动调节试验参数及记录试验数据。(设备含一台1000KVA发电机,一台260KVA电动机,试验链轮,试验台位,两个励磁柜,两个开关柜,一个传感器柜,一个控制柜,一台操作台,一台工控机及软件系统。)
      第二种方案:该试验台主要由两套460V、1800A整流电源(四个屏柜),一个控制柜、一个开关柜、一个传感器柜、一个试验台位、一个操作台、一台工控机及软件系统组成,主要功能有LEM电流传感器测量电流、隔离放大器测量电压,测量量数字式直读,欧姆龙可编程控制器控制试验电路,故障自动诊断,计算机自动调节参数及记录试验数据及报表。

三、主要技术指标
      1、输出电流:DC1800A
      2、输出电压:DC460V
      3、要求外部电源配650KVA以上电力变压器

四、动力需求
      三相AC380V±10%   50HZ±2%

五、外形尺寸
      控制柜:240×860×680              试验台位:5000×3000
      操作台:800×1600×720             开关柜:2400×860×680
      励磁柜:1250×860×680             工控中心:1250×720×600
