MS—LDZ01型轮对转轮机
[浏览次数:]


一.设备用途
      本机广泛用于铁路车辆段,车轮厂,车辆厂。其作用是对车辆轮对轴身进行探伤检查时将轮对作慢速旋转运动。

二.结构与特点
      1、本机分转轮机构及顶升机构两大部分;
      2、转轮部分是由一个电机减速器(件号3)带动托轮(件号6)作旋转运动.轮对放在托轮上,随托轮旋转;
      3、顶升部分主要由气缸组成,气缸的活塞杆托起转轮部分作垂直升降;

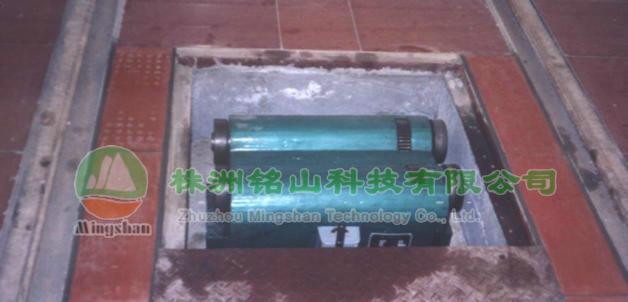

      4、本机装在车间地平面之下,平时用盖板盖起来;
      5、转轮由电机驱动,升降使用压缩空气作动力。

三. 使用方法
      1、使用时首先推开大盖板;
      2、将轮对推入转轮机上方;
      3、揭开小板盖,下面有一个气动操作阀,旋转该阀手柄,气缸动作,将转轮部分顶起,并同时托起轮对,使轮对脱离钢轨;
      4、转轮部分正面有一个电气开关,转动该开关手柄,车轮即作慢速旋转;
      5、使用完毕后按相反程序操作,停机复原。

四.技术参数
      1、电动机功率:    370W
      2、轮对转速:      3转/分
      3、减速机减速比:  385
      4、减速机型号:    WBE1285-WD385-370
      5、风缸缸径:      220mm
      6、顶升力:        18KN
      7、行程:          500mm
      8、额定风压:      0.4—0.7MPa
