一、适用范围
      本试验台适用于SS系列各型电力机车高、低压电器屏柜内部各电器触点动作，逻辑关系测试及时间继电器的时间数定测试，广泛应用于各电力机车厂、机务段。

二、结构、性能特点

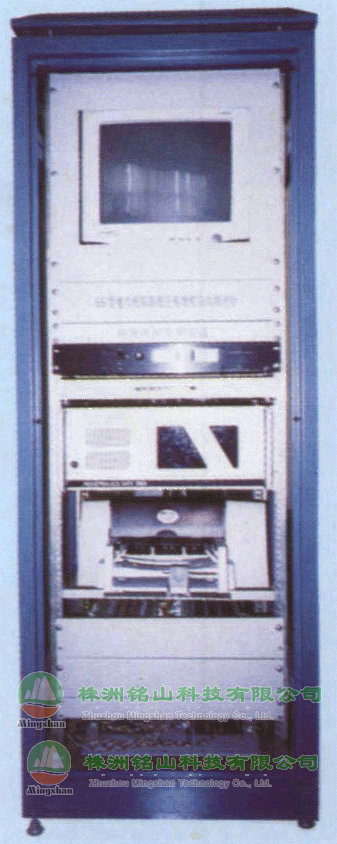

      该测试台由硬件部分（工业控制计算机、110V/5A可调直流电源、5V/6A开关电源、12V/8A开关电源、6×24路继电器输出板、6×24路光电隔离输入信号板、2块内置式144路PCL-722输入/输出板、带编码的输出快速接头控制箱）和软件部分组成。
      该试验台人机界面友好，图像反映直观、真实，用户只需通过鼠标进行选择测试项目。计算机直接提示用户如何操作，并能将故障的位置直接在图像中反映出来。功能扩展方便，用户可通过本测试台其它电器进行参数设置，从而达到对其它电器测量的目的。

三、主要技术参数
      1、输入电源：AC 220V±10％  50Hz  （必须带保护接地线）
      2、输出电源：DC 110V  30A    24V  15A/8A   -24V  8A
      3、输入/输出点数：256路数字量输入   256路数字量输出  12路脉冲计数输入（max:10kaz）  8路脉冲计数输入（max:10kaz）  48路A/D采样输入（12位）
      4、操作系统：windows NT4.0
      5、计量精度：10ms
      6、整机重量：200kg

外形尺寸（mm）：1800×750×750
