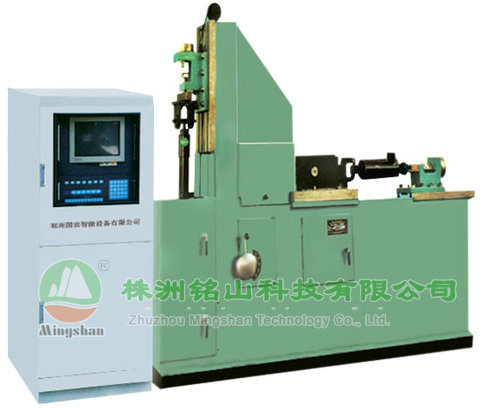

MS—JK2000型油压减震器试验台
[浏览次数:]
油压减震器试验台

一、适用范围
      MS—JK2000型油压减震器试验台本试验台适用于DF系列内燃机车、SS系列电力机车及客车车辆垂向油压减震器的检测,同时也适用于横向油压减震器的性能试验。
      本试验台广泛应用于各机车、客车厂段对新造或经检修的减震器进行性能、工作状态及阻力系数的测定。

二、结构与性能特点
      本试验台主要由传动装置和测力装置二部分组成。传动装置由电动机通过三角皮带、蜗轮蜗杆传动副,带动偏心连杆机构,使滑块作上下往复运动。测力装置主要包括弹性扭杆及固定在扭杆上的扭臂、画笔杆等部件。为在试验时能准确定点停机,还设有电磁继电器。另外,试验台还设有螺纹连接式和销接式两种减震器安装座,以适应连接形式不同的减震器的试验安装。
      整机结构简单,试验数据准确、可靠,使用、维护方便。

三、主要技术指标
       1、电源:AC 380V±10%  50Hz
       2、电机功率:5.5kw
       3、偏心轴转速:62r/min
       4、可调滑块行程:0~160mm
       5、减震器上下安装座距离:350~600mm
       6、扭臂长:300mm
       7、画笔杆长:720mm
       8、外形尺寸(mm):1791×1100×899
       9、整机重量:1675kg
      10、校准比例系数:设计值100 kN/m
